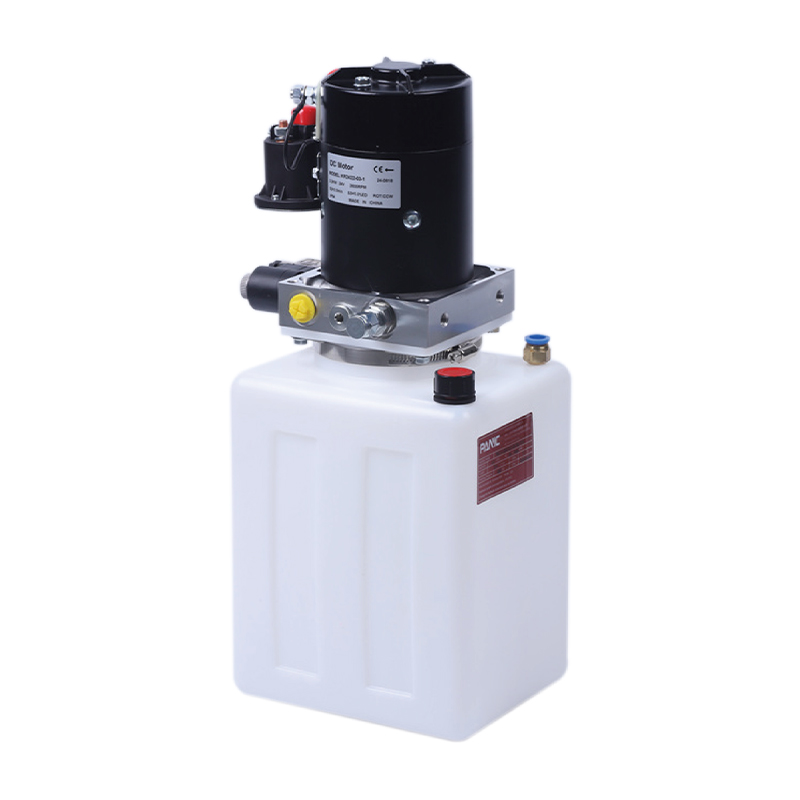

Tá an t-aonad cumhachta hiodrálach seo de chruachadóir leictreach iomlán deartha go speisialta le haghaidh cruachadóir leictreach iomlán. Tá sé comhtháite ag caidéal fearas ardbhrú, bloc comhla lárnach mótair scuab DC, comhla cartúis, agus umar ola. Tá an t-ardú agus an titim á rialú ag mótair agus comhla solenoid, le cumhacht mótair roghnach ó 2.2 kW-4kW, luas singil, luas dúbailte, agus rialáil luas comhréireach. Tá umair breosla iarainn agus plaisteach le roghnú astu.
ÁIREAMH NA PRÍOMHGHNÉITHE
- Rialú leictreach: Tá an t-aonad cumhachta hiodrálacha cruachadóir leictreach iomlán á rialú ag mótair agus comhla solenoid, ar féidir leo gníomh ardaithe agus ísliú an chruachtóra a choigeartú go cruinn. Déanann na feidhmeanna ardú agus ísliú atá á rialú ag an gcomhla solenoid oibríocht cruachta níos solúbtha agus réidh.
- Il-roghanna cumhachta mótair: Is féidir an chumhacht mótair a roghnú ó 2.2kW go 4kW. Is féidir le húsáideoirí an chumhacht mótair chuí a roghnú de réir riachtanais ualaigh éagsúla chun oibriú éifeachtach an chórais a chinntiú faoi choinníollacha oibre éagsúla.
- Roghnú luas tuirlingthe solúbtha: Soláthraíonn an t-aonad cumhachta hiodrálacha cruachadóir leictreacha iomlán trí mhodhanna shliocht: luas singil, dé-luas agus rialáil luas comhréireach. Is féidir le húsáideoirí an luas díothaithe is oiriúnaí a roghnú de réir riachtanais oibre chun cobhsaíocht agus sábháilteacht an chruachtóra a chinntiú i gcásanna oibre éagsúla.
- Roghnú ábhar umar: Soláthraíonn an t-aonad hiodrálacha dhá rogha: umar iarainn agus umar plaisteach. Tá umair iarainn oiriúnach le húsáid ard-ualach fadtéarmach, ag cinntiú marthanacht níos fearr; cé go bhfuil umair plaisteacha níos éadroime agus oiriúnach do thimpeallachtaí iarratais le ceanglais dhian ar mheáchan trealaimh.
- Dearadh comhla hiodrálach cartúis: Glacann an córas dearadh comhla cartúis, a fhéadfaidh cruinneas rialaithe sreabhach agus luas freagartha a fheabhsú, rud a fhágann go bhfuil córas hiodrálacha an chruachtóra níos éifeachtaí agus níos iontaofa.
- Rialú comhla mótair agus solenoid: Déanann an meascán de mhótar scuab carbóin DC agus comhla solenoid an oibríocht cruachadóir níos réidh, an gníomh ardaithe níos cruinne, agus tosaíonn an córas go tapa, ag laghdú dramhaíl fuinnimh agus ag feabhsú éifeachtacht oibriúcháin iomlán.
Tá an t-aonad cumhachta hiodrálach seo oiriúnach do chruachairí uile-leictreacha agus féadann sé tacaíocht hiodrálach cobhsaí a sholáthar dóibh, go háirithe i dtimpeallachtaí oibre a éilíonn ardú tapa agus rialáil luas solúbtha, rud a d'fhéadfadh éifeachtacht oibre a fheabhsú go héifeachtach. Cinntíonn an meascán de chomhla hiodrálach cartúis agus córas rialaithe mótair rialú beacht agus oibriú éifeachtach an chórais hiodrálacha, ag oiriúnú do chineálacha éagsúla oibríochtaí cruachta.
NÓTAÍ SPEISIALTA
Is córas oibre S3 é an t-aonad cumhachta agus ní féidir oibriú go leanúnach. Tosaíonn sé i 10 soicind agus stopann sé i 90 soicind.
Roimh an tsuiteáil, cinntigh go bhfuil comhpháirteanna hiodrálacha mar an sorcóir ola, an píopa ola, agus an comhpháirteach saor ó eisíontais.
Is é 15 - 68ú slaodacht an ola hiodrálach. Moltar ola hiodrálacha frith-chaitheamh Uimh. 46 sa samhradh, agus moltar ola hiodrálacha íseal-teocht Uimh. 32 sa gheimhreadh.
Tar éis an córas oibriúcháin a thosú den chéad uair, seiceáil an bhfuil an ola san umar ola leordhóthanach, go ginearálta 2/3 den umar ola.
Tar éis an córas a úsáid ar feadh na chéad 100 uair an chloig, déanfar an ola hiodrálacha a athsholáthar, agus ansin cuirfear an ola hiodrálach in ionad gach 3000 uair an chloig.

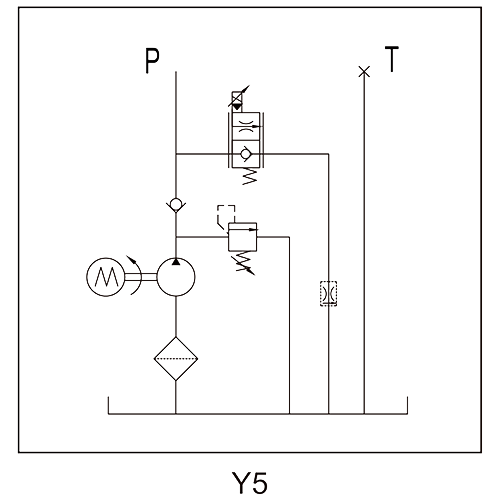

LÉARRAM SCÉIMEANNA
SONRAÍOCHTAÍ
(Aonad cumhachta hiodrálacha cruachadóir iomlán leictreach 1)
| Múnla | Voltaa | Cumhacht | Luas | Díláithriú | Brú | Umar | Voltaas Comhla Solenoid |
| PNC-2.2-D24-1/2.7-20-5/L-Y2 | 24VDC | 2.2KW | 260ORPM | 2.7CC/REV | 20MPA | 5L | 24V |
| PNC-3-D24-1/3.2-20-10/L-Y4 | 3KW | 3.2CC/REV | 10L | ||||
| PNC-4-D24-1/3.5-20-10/L-Y5 | 4KW | 350ORPM | 3.5CC/REV |
(Aonad cumhachta hiodrálacha cruachadóir iomlán leictreach 2)
| Múnla | Voltaa | Cumhacht | Luas | Díláithriú | Brú | Umar | Voltaas Comhla Solenoid |
| PNC-2.2-D24-1/2.7-20-5/L-Y2 | 24VDC/48VDC | 2.2KW | 2600RPM | 2.7CC/REV | 20MPA | 5L | 24V |
| PNC-3-D48-1/3.2-20-10/L-Y4 | 3KW | 3.2CC/REV | 10L | ||||
| PNC-4-D24-1/3.5-20-10/L-Y5 | 4KW | 3500RPM | 3.5CC/REV |
Tabhair faoi deara: má tá paraiméadair chórais ag teastáil uait mar chaidéil, brú, agus cumhacht mótair le sreabhadh difriúil, téigh i dteagmháil lenár díoltóir.
