Conas a Oibríonn Brú Hiodrálacha? An Treoir Iomlán

Conas a Oibríonn Brú Hiodrálacha: An Freagra Gearr

Oibríonn brú hiodrálacha trí fhórsa a tharchur trí shreabhán iata, do-chomhbhrúite — ola beagnach i gcónaí — ó phointe amháin go pointe eile. Nuair a bhrúlann caidéal sreabhán isteach i gcóras séalaithe, méadaíonn brú agus gníomhaíonn sé go cothrom i ngach treo ar gach dromchla a dtéann sé i dteagmháil léi. Dírítear an brú sin ar shorcóir nó ar mhótar ansin, áit a ndéanann sé fórsa meicniúil nó rothlú ar ais. Is é an toradh an cumas chun ualaí ollmhóra a bhogadh le trealamh sách dlúth.

Is é an bunphrionsabal ná Dlí Pascal: tarchuirtear brú a chuirtear ar shreabhán teoranta ar fud an tsreabháin sin gan laghdú. Luaite go matamaiticiúil, P = F/A, áit a bhfuil P brú i pascals nó psi, feidhmítear F fórsa i niútan nó i bpuint, agus is é A an t-achar i méadair chearnacha nó in orlach cearnach. Ciallaíonn an gaol seo gur féidir le córas fórsa a iolrú nó a laghdú go mór trí achar an tsorcóra a athrú — ar an gcúis chéanna is féidir le teicneoir 70 kg a bhrúnn hanla caidéil bhig brú 20 tona a ardú.

Braitheann gach córas hiodrálacha tionsclaíoch - ó phreas monarchan go tochaltóir tógála - ar an slabhra céanna imeachtaí seo: a Aonad Cumhachta Hiodrálacha (HPU) gineann sé sreabhán brú, treoraíonn comhlaí rialaithe é, agus déanann gníomhaitheoirí é a thiontú ina chuid oibre. Nuair a thuigtear gach céim is léir cén fáth go bhfanann hiodrálaic mar an rogha tosaíochta cibé áit a bhfuil dlús fórsa ard agus rialú beacht tábhachtach.

Dlí Pascal: An Fhisic Taobh thiar de Gach Córas Hiodrálacha

Chuir Blaise Pascal a dhlí maidir le Meicnic Sreabhán le chéile sa bhliain 1653, ach ní raibh a impleachtaí innealtóireachta inúsáidte go hiomlán ach sa 19ú agus san 20ú haois nuair a forbraíodh rónta beachta agus feadáin chruach ard-láidre. Tá an croí-smaoineamh mealltach simplí: ní dhéanann leachtanna comhbhrú go bríoch faoi ghnáthbhrúnna oibre, mar sin iomadaíonn aon fhórsa a thugann tú isteach ag pointe amháin láithreach agus aonfhoirmeach go dtí gach pointe eile sa chóras.

Smaoinigh ar shampla bunúsach dhá-sorcóir. Má chuireann tú 100 N fórsa i bhfeidhm ar loine a bhfuil achar 1 cm² aige, is é 100 N/cm² = 1 MPa an brú mar thoradh air. Ceangail an sorcóir beag sin trí phíobán sreabhán-líonta le sorcóir níos mó a bhfuil achar 100 cm² aige, agus feidhmíonn an brú 1 MPa céanna ar an aghaidh iomlán 100 cm² — ag táirgeadh fórsa aschurtha 10,000 N. Tá fórsa iolraithe ag an gcóras faoi fhachtóir 100 gan aon ionchur fuinnimh breise. Is é an comhbhabhtáil ná díláithriú: caithfidh an loine beag 100 mm a thaisteal chun an loine mór a bhogadh ach 1 mm. Caomhnaítear fuinneamh; Tá fórsa amplified ar chostas an luas agus stróc.

Is é an prionsabal iolraithe fórsa seo ná an fáth go bhfeictear hiodrálaic cibé áit a mbíonn meáchan agus dlúthtacht le chéile. Táirgeann sorcóir aeroibrithe a oibríonn ag 8 bar (0.8 MPa) fórsa measartha toisc go bhfuil brú an aeir teoranta. Seachadann sorcóir hiodrálach a oibríonn ar 250 bar (25 MPa) — gnáthbhrú oibriúcháin thionsclaíoch — fórsa thart ar 30 uair níos mó ón tormhéid céanna.

Comhpháirteanna Lárnach an Chórais Hiodrálacha

Tá ciorcad hiodrálach iomlán comhdhéanta de roinnt comhpháirteanna idirspleácha. Tá ról sonrach ag gach ceann acu, agus déanann laige in aon nasc - séala caite, comhla ró-bheag, taiscumar éillithe - an fheidhmíocht ar fud an chórais ar fad a dhíghrádú.

Taiscumar

Stórálann an taiscumar an leacht oibre agus ligeann sé boilgeoga aeir agus teas a scaipeadh sula n-athshruthaíonn an leacht. Tá méid taiscumair thionsclaíocha thart ar 2-3 huaire de ráta sreafa in aghaidh an nóiméid an chaidéil chun dóthain ama cónaithe a sholáthar. Is gnách go bpéireálann caidéal 50 L/nóiméad le taiscumar 100–150 L. Sa taiscumar freisin tá scagairí anála, gloine radhairc leibhéal, plocóidí draenála, agus go minic tomhsaire teochta - rud a fhágann gurb é mol monatóireachta sláinte an chiorcaid é.

Caidéal Hiodrálacha

Ní chruthaíonn an caidéal brú go díreach; cruthaíonn sé sreabhadh. Ní fhorbraíonn brú ach amháin nuair a sháraíonn an sreabhadh sin friotaíocht — ualach, comhla, nó cosán bactha. Tá trí chineál caidéil chun tosaigh ar fheidhmchláir thionsclaíocha agus shoghluaiste:

• Caidéil fearas — simplí, ar chostas íseal, oiriúnach do bhrúnna suas go dtí thart ar 250 bar. Díláithriú seasta amháin.
• Caidéil Vane — níos ciúine ná giarchaidéil, brúnna measartha suas go dtí thart ar 175 bar, éifeachtúlacht toirtmhéadrach maith.
• Caidéil loine — an éifeachtacht is airde, cumasach 350–700 barra, díláithriú inathraithe is féidir, is fearr le haghaidh úsáide éilitheach tionsclaíochta agus soghluaiste.

Tá caidéil loine inathraithe-díláithrithe luachmhar go háirithe in Aonad Cumhachta Hiodrálacha toisc go laghdaíonn siad aschur go huathoibríoch nuair a thiteann an t-éileamh, laghdaítear tomhaltas fuinnimh agus giniúint teasa le linn timthriallta cuid-ualaigh.

Comhlaí Rialaithe

Is éard is comhlaí ann ná an néarchóras de chiorcad hiodrálach. Sreabhann comhlaí rialaithe treorach (DCVanna) go dtí cibé actuator a dteastaíonn sé. Cuireann comhlaí faoisimh brú (PRVanna) teorainn le huasbhrú an chórais — de ghnáth socraítear iad 10–15% os cionn buaicbhrú oibriúcháin — chun comhpháirteanna a chosaint ó ró-ualach. Déanann comhlaí rialaithe sreafa méadar ar an ráta a théann sreabhán isteach nó amach as actuator, ag rialú luas actuator go díreach. Coscann comhlaí seiceála ais-sreabhadh. Cuireann comhlaí comhréireacha agus servo rialú leictreonach fíneáil, rud a chumasaíonn suíomh lúb dúnta nó rialáil fórsa le atrialltacht suímh níos fearr ná 0.01 mm in iarratais bheachtais.

Gníomhróirí

Tiontaíonn actuators fuinneamh hiodrálach ar ais go hobair mheicniúil. Táirgeann sorcóirí líneacha fórsa brú nó tarraingthe; Táirgeann mótair hiodrálacha rothlacha chasmhóiminte agus rothlú. Ríomhtar fórsa aschuir an tsorcóra mar F = P × A, mar sin forbraítear sorcóir tollaidh 100 mm (achar ≈ 78.5 cm²) ag feidhmiú ag 200 bar (20 MPa). thart ar 157,000 N - nó 16 thona - de bhrúfhórsa . Theastódh mótar roinnt uaireanta níos mó agus níos troime ón leibhéal sin fórsa ó mhótar seirbheach leictreach ar chomhmhéid.

Scagairí agus Comhoiriúnú Sreabhán

Is é an t-éilliú an chúis aonair is mó le teip na gcomhpháirteanna hiodrálacha — freagrach as thart ar 70-80% de na teipeanna roimh am ar fad de réir sonraí an tionscail sreabhánchumhachta. Coinníonn scagairí líne fillte, strainers trí shúchán, agus córais scagacháin lúb duáin as líne leibhéil glaineachta. De ghnáth éilíonn iarratais comhla servo aicme glaineachta ISO 16/14/11 nó níos fearr, rud a chiallaíonn níos lú ná 1,300 cáithníní níos mó ná 4 µm in aghaidh an mhillilítear sreabhach.

Cad is Aonad Cumhachta Hiodrálacha ann agus Cén Fáth a Bhfuil Tábhacht aige

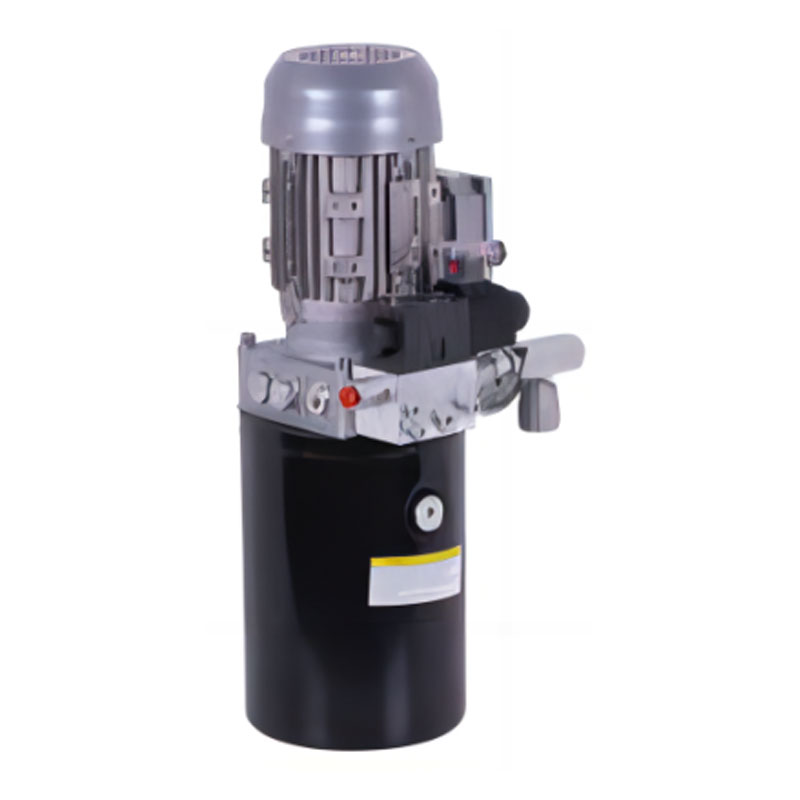

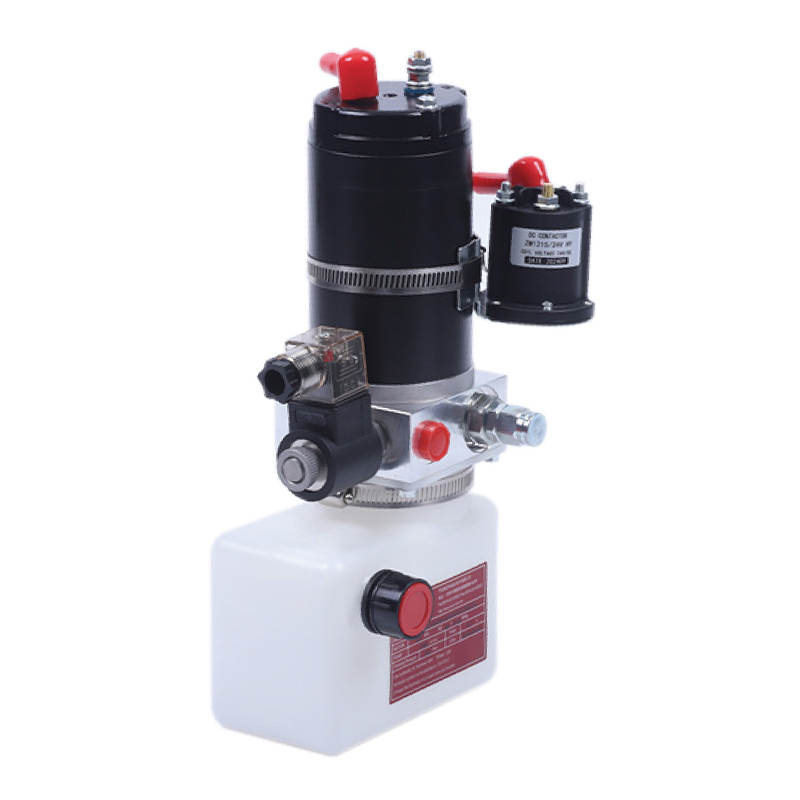

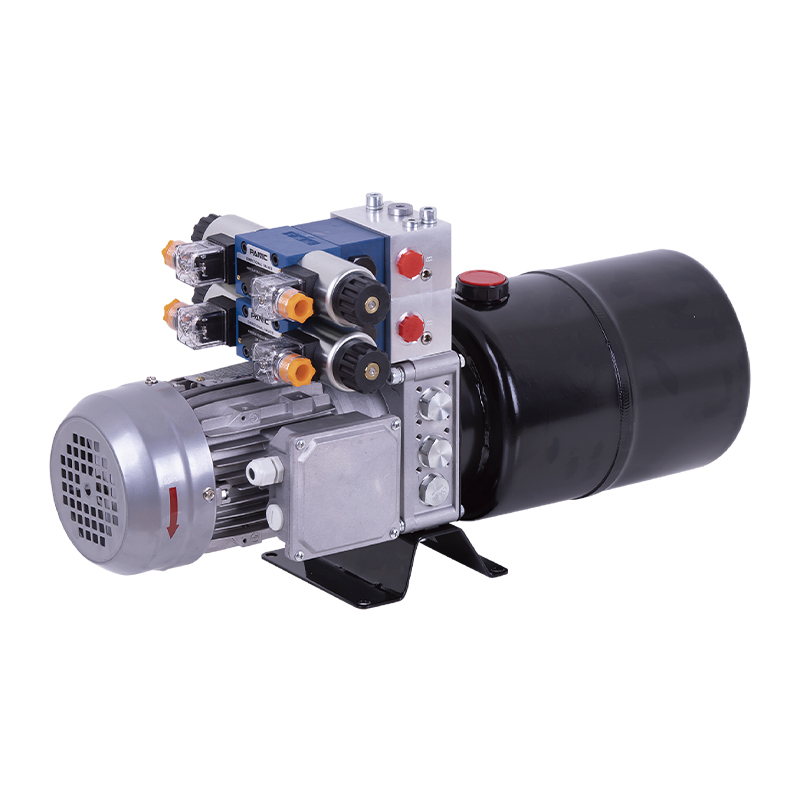

A Aonad Cumhachta Hiodrálacha (HPU) — ar a dtugtar uaireanta pacáiste cumhachta hiodrálaigh — is cóimeáil féinchuimsitheach é a chomhtháthaíonn an taiscumar, an caidéal, an príomh-aistritheoir (mótar leictreach nó inneall dócháin), comhla faoisimh brú, scagaire, malartóir teasa, agus ionstraimíocht in aonad pacáistithe amháin. Seachas na comhpháirteanna seo a scaipeadh thar fhráma meaisín, déanann an HPU iad a chomhdhlúthú in aon chóras innealtóireacht amháin is féidir a shuiteáil, a chothabháil agus a mhalartú mar aonad.

Réimsíonn HPUanna ó aonaid dhlúth ar bharr an bhinse a tháirgeann 1–5 kW agus a fheidhmíonn ag barra 70–150 go haonaid chumhachta thionsclaíocha il-megawatt a thiomáineann cófraí ​​muilinn cruach ag brúnna os cionn 400 barra. D’fhéadfadh Aonad Cumhachta Hiodrálacha tionsclaíoch lár-raoin mótar leictreach 30 kW a phéireáil le caidéal loine aiseach 45 cc/rev, taiscumar 200 L, malartóir teasa uisce-fhuaraithe a choinníonn teocht ola ag 45–55°C, agus scagaire líne fillte 10 µm – iad uile suite ar fhráma bonn tráidire cruach atá brataithe le púdar.

Sonraíochtaí Buntábhachtacha le Meastóireacht Agus HPU á Roghnú

Tá roghanna maidir le hiomarcaíocht i gceist le dearadh HPU freisin. Is minic a úsáideann próisis chriticiúla — córais rialaithe ardáin amach ón gcósta, muilte rollta muileann cruach, trealamh tacaíochta talún aerárthaí — Aonaid Cumhachta Hiodrálacha déphléacsacha le dhá chaidéal, áit a n-oibríonn ceann acu agus ceann amháin ina sheasamh ag an lasc-aistriú uathoibríoch. Is féidir le costais downtime sna timpeallachtaí sin dul thar na mílte dollar in aghaidh na huaire, rud a fhágann go bhfuil iomarcaíocht réasúnach go heacnamaíoch fiú ar chostas suntasach caipitil.

An chaoi a dTógann, a Chobhsaíonn agus a Rialaítear Brú

Tá sé ríthábhachtach d’aon duine atá ag dearadh nó ag fabhtcheartú córais hiodrálacha a thuiscint iompar dinimiciúil brú — ní hamháin an fhoirmle statach. Ní chuireann brú ar siúl go simplí. Ardaíonn sé, beanna, ascalaíonn, agus cobhsaíonn sé i bpatrúin a bhraitheann ar chineál caidéil, luas freagartha comhla, faid líne, agus compressibility sreabhach.

Spící Brú agus Casúr Uisce

Nuair a dhúnann comhla treorach go tapa, níl aon áit le dul ag móiminteam an tsreabháin ghluaiste. Is é an toradh ná brú neamhbhuan - spíc - is féidir a bhaint amach 2-5 huaire an brú oibriúcháin seasta-stáit i níos lú ná 5 milleasoicind. Is féidir le córas a ritheann ag 200 barra beanna neamhbhuan os cionn 500 bar a fheiceáil. Déanann na feisteas píobáin tuirse seo spící, scoilteann siad bloic iolracha, agus scriosann siad rónta thar thimthriallta arís agus arís eile. Déanann dearthóirí iad a chur i gcoinne taisc-bhrú brú (a ionsúnn an spíc fuinnimh), comhlaí dúnta mall, nó comhlaí seiceála píolóta a bhfuil rátaí oscailte rialaithe acu.

Ról na Comhla Faoisimh Brú

Ní mór comhla faoisimh brú (PRV) a bheith leagtha síos ag gach córas hiodrálach faoi bhrú rátáilte an chomhpháirt is laige. Má shroicheann actuator deireadh an stróc agus an caidéal fós ag rith, bheadh ​​​​brú ag dreapadh ar shlí eile go dtí go réabfaidh rud éigin. Osclaíonn an PRV nuair a sháraíonn brú a phointe socraithe, ag seachaint an tsreafa ar ais go dtí an umar. Ní gnáthchoinníoll oibriúcháin é seo - tá PRV a osclaíonn go leanúnach ag cur amú fuinnimh mar theas agus ag comhartha dearadh córais nó fadhb oibriúcháin. Ní shreabhann an dearadh ceart an PRV ach amháin le linn fíor-imeachtaí ró-ualaithe, rud a choinníonn dúnta formhór mór an ama.

Taisc-cheallraí: Fuinneamh Hiodrálacha a Stóráil

Is soitheach brú é carnadóir hiodrálach ina bhfuil gás réamhluchtaithe (nítrigin beagnach i gcónaí) atá scartha ón sreabhán hiodrálach ag lamhnán, loine nó scairt. Nuair a sháraíonn brú an chórais an réamhmhuirear gáis, déanann sreabhán an gás a chomhbhrú agus fuinneamh a stóráil. Nuair a thiteann brú — le linn spíce éilimh nó teip caidéil — leathnaíonn an gás agus brúnn sé sreabhán ar ais isteach sa chiorcad. Feidhmíonn taisc-cheallraí trí phríomhfheidhm: stóráil fuinnimh le haghaidh forlíonadh buaicéilimh, soláthar brú éigeandála do ghníomhú múchadh sábháilte, agus maolú cuisle. Is féidir le carnadóir lamhnán 20 L réamhluchtaithe go 150 barra forlíonadh sreafa gairid de 8-12 L a sheachadadh ag brú an chórais - go leor chun gluaiseacht comhla atá ríthábhachtach ó thaobh sábháilteachta a chríochnú fiú tar éis caillteanas caidéil.

Sreabhán Hiodrálacha: An Meán a Dhéanann É a Obair

Ní meán tarchurtha fórsa amháin atá sa sreabhán i gcóras hiodrálach. Lubricates sé ag an am céanna gach dromchla ag gluaiseacht taobh istigh de na caidéil, comhlaí, agus actuators, iompraíonn teas ar shiúl ó spotaí te, a chosnaíonn dromchlaí miotail ó chreimeadh, agus fionraí cáithníní éillithe go dtí go sroicheann siad scagaire. Má roghnaítear an sreabhach mícheart nó má ligeann sé díghrádú, scriosann sé comhpháirteanna níos tapúla ná beagnach aon fhachtóir amháin eile.

Slaodacht agus a Spleáchas Teochta

Is é slaodacht an mhaoin sreabhach is tábhachtaí. Sonraíonn formhór na nAonad Cumhachta Hiodrálacha tionscail ola mhianra ISO VG 46 — grád slaodachta 46 ceintistóc (cSt) ag 40°C. De réir mar a ardaíonn an teocht go 80°C, titeann an slaodacht go timpeall 12 cSt; ag 20°C féadfaidh sé a bheith 100 cSt nó níos airde. Is cúis le teagmháil miotail-go-miotail agus caitheamh tapa é oibriú faoi bhun slaodacht íosta; ag feidhmiú os cionn slaodacht uasta is cúis le cavitation, freagairt sluggish, agus folús inlet caidéil ard. Díríonn formhór na gcóras ar 25–54 cSt ag an ionraon caidéil chun an chothromaíocht is fearr a bhaint amach.

Cineálacha Sreabhán agus A bhFeidhmchláir

• Ola mhianra (ISO VG 32–68) - an ceann is coitianta, dea-lubricity agus cobhsaíocht, cost-éifeachtach, ní dóiteáin-resistant.
• Gliocón uisce (HF-C) — laghdaítear saolré an chaidéil 30-40% i gcomparáid le hola mhianra, a úsáidtear in aice le foirnéisí agus meaisíní dísleáite.
• Eistir fosfáite (HF-D) — sárfhriotaíocht dóiteáin, a úsáidtear i nginiúint aerárthaí agus cumhachta; éilíonn ábhair róin speisialta (EPDM, PTFE) agus láimhseáil sreabhán tiomnaithe.
• Eistir in-bhithmhillte (HETG, HEES) — a úsáidtear i réimsí atá íogair ó thaobh an chomhshaoil de amhail foraoiseacht, muirí agus próiseáil bia; bithdhíghrádaíonn sé san ithir thar 28 lá; de ghnáth 3-5 × an costas ola mianraí.
• Sreabháin le cion ard uisce (HWCF, 95% uisce) — ar chostas an-íseal agus resistant dóiteáin, ach éilíonn droch-lubricity de réir comhpháirte agus athsholáthar sreabhán go minic.

Éilliú Sreabhán agus Monatóireacht

Tá áiritheoirí cáithníní, braiteoirí taise, agus anailíseoirí slaodachta suiteáilte go rialta anois ar Aonaid Cumhachta Hiodrálacha níos mó mar chuid de chláir mhonatóireachta riochtaí. Is féidir le cuntair cháithníní ar líne sampláil sreabhán líne fillte a bhrath go bhfuil caidéal ag dul in olcas seachtainí sula dteipeann air go tubaisteach — aistriú go fuinneoga cothabhála pleanáilte seachas múchadh éigeandála. Eiblíonn ábhar uisce os cionn 0.05% in ola mhianra an sreabhach, scriosann sé an scannán ola ar dhromchlaí imthacaí, agus cuireann sé meirge chun cinn. Tá sé léirithe go laghdaíonn fiú 500 ppm (0.05%) uisce saol tuirse imthacaí sorcóir suas le 75%.

Cineálacha Córas Hiodrálacha agus Mar a Difríonn siad

Níl gach córas hiodrálach cumraithe ar an mbealach céanna. Cinneann ailtireacht an chiorcaid cé chomh héifeachtach agus a úsáidtear cumhacht, cé chomh freagrúil a mhothaíonn an córas, agus an chaoi a láimhseálann sé éilimh chomhuaineacha ó ilghníomhairí.

Lárionad Oscailte vs. Córais Lárionad Dúnta

I gcóras lárionad oscailte, scaipeann sreabhán ar ais go dtí an umar go leanúnach trí na comhlaí treorach nuair nach bhfuil aon actuator ag gluaiseacht. Tá sé seo simplí agus saor ach cuireann sé fuinneamh amú go leanúnach. I gcóras lárionad dúnta, ní bhíonn aschur caidéil úsáideach áit ar bith nuair a bhíonn gníomhróirí díomhaoin - mar sin ní mór an caidéal a dhíluchtú, a stopadh, nó an córas a bheith feistithe le caidéal díláithrithe inathraithe brú-chúitimh a laghdaíonn an t-aschur go sreabhadh gar-nialas. Úsáideann HPUanna tionsclaíochta nua-aimseartha beagnach go hiomlán ciorcaid lárionad dúnta le caidéil díláithrithe inathraithe , ídiú cumhachta díomhaoin a laghdú 60-85% i gcomparáid le roghanna ionad oscailte díláithrithe seasta.

Córais Braite Ualaigh

Déanann córas hiodrálacha braite ualaigh (LS) monatóireacht leanúnach ar an mbrú a theastaíonn ón ngníomhaire is airde éileamh agus ordaíonn sé don chaidéal dóthain brú agus sreabhadh a sheachadadh chun freastal ar an éileamh sin chomh maith le corrlach beag (go hiondúil barra 15-25 os cionn brú ualaigh). Ní ritheann an caidéal riamh níos deacra ná mar is gá. Is córais chaighdeánacha iad córais braite ualaigh ar threalamh soghluaiste nua-aimseartha — tochaltóirí, craenacha, innealra talmhaíochta — áit a mbíonn éagsúlacht mhór idir an t-ualach agus an soicind agus bíonn tionchar díreach ag éifeachtúlacht breosla ar eacnamaíocht oibriúcháin. Is féidir le tochaltóir ualachbhraite 15–25% níos lú breosla a ithe ná meaisín brú seasta coibhéiseach ar an timthriall dleachta céanna.

Córais Leictrea-hiodrálacha

Cuirtear solanoidí leictreonacha, comhlaí comhréireacha, nó servo-chomhlaí arna rialú ag PLCanna nó rialaitheoirí gluaisne tiomnaithe in ionad gníomhnú comhla meicniúil nó píolótach-hiodrálach le córais leictreahiodrálacha. Cumasaíonn sé seo próifílí fórsa agus suímh in-ríomhchláraithe, logáil sonraí, diagnóisic lochtanna, agus comhtháthú le líonraí uathoibrithe tionscail. I meaisíní múnlaithe insteallta, coinníonn rialú servo leictri-hiodrálach brú insteallta laistigh de ± 1 barra den phointe socraithe agus suíomh laistigh de 0.05 mm — cumais a athraíonn cáilíocht táirgí agus in-atrialltacht. Is gnách go n-ionchorpraíonn an tAonad Cumhachta Hiodrálacha sna suiteálacha seo mótair tiomántáin luais inathraithe (VSD), áit a rianaíonn luas an mhótair leictreach an t-éileamh go díreach, ag gearradh siar níos mó ar úsáid fuinnimh 30-50% i gcomparáid le dearaí HPU ar luas seasta.

Feidhmchláir Fhíordhomhanda ina Bhfuil Brú Hiodrálacha Riachtanach

Tá brú hiodrálach le feiceáil thar raon níos leithne de thionscail ná mar a thuigeann formhór na ndaoine. Go simplí, ní dhéantar an dlús fórsa agus an inrialaitheacht a sholáthraíonn hiodrálaic a mhacasamhlú ag aon teicneolaíocht eile ag costas agus scála inchomparáide.

• Tógáil agus bogadh talún — Úsáideann tochaltóir 20 tona brú hiodrálach ag 350 bar chun breis agus 150 kN d’fhórsa tochailte a chur i bhfeidhm. Tá an tacar iomlán borradh, lámh, buicéad agus feidhm swing á thiomáint ag Aonad Cumhachta Hiodrálacha amháin atá comhtháite sa chassis meaisín.
• Brú agus foirmiú tionsclaíoch — Feidhmíonn cófraí foirmithe miotail hiodrálacha ó 100 go 80,000 tona fórsa. Tá sé dodhéanta go fisiciúil preas gaibhnithe 5,000 tonna le haon teicneolaíocht eile ar mhéid comhionann.
• Ola agus gás amach ón gcósta — Feidhmíonn córais rialaithe hiodrálacha fomhuirí ag suas le 690 barra chun coscairí séidte agus comhlaí crann Nollag a ghníomhachtú ag doimhneachtaí uisce ar mó iad ná 3,000 m. Déantar an HPU dromchla a innealtóireacht le hiomarcaíocht iomlán agus monatóireacht leanúnach.
• Eitlíocht agus aeraspáis — Feidhmíonn córais hiodrálacha aerárthaí tráchtála de ghnáth ag 207 bar (3,000 psi), agus aistríonn aerárthaí den chéad ghlúin eile go 345 bar (5,000 psi) chun meáchan píopa agus actuator a laghdú. Braitheann dromchlaí rialaithe eitilte, trealamh tuirlingthe agus coscáin ar bhrú hiodrálach.
• Próiseáil cruach agus miotail — Úsáideann muilte rollta rialú bearna hiodrálach (HGC) chun bearna rolla a choinneáil laistigh de 10 µm, ag rialú tiús stiallacha go díreach. Is féidir le HPUanna do mhuilte rollta 1,000–5,000 L/nóim a sheachadadh ag barra 250–350.
• Mara agus longthógáil — Úsáideann córais trealaimh stiúrtha ar shoithí móra reithí hiodrálacha chun stuif a bhfuil na céadta tonna meáchain iontu a chasadh. Tá córais chlúdaigh hatch agus craein ar longa lastais faoi thiomáint go hhiodrálach go hiomlán.
• Mhúnlú insteallta — Sroicheann fórsaí clampála hiodrálacha ar mheaisíní múnlaithe insteallta móra 5,000 tonna nó níos mó, agus leatha múnlaí dúnta in aghaidh brú insteallta plaisteach leáite ag suas le 2,000 barra.

Fadhbanna Coitianta Brú Hiodrálacha agus a bhFréamhchúiseanna

Nuair a sháraíonn nó má theipeann ar chóras hiodrálacha, is minic a bhíonn cuma chomhchosúil ar na hairíonna ar an dromchla — gníomhaithe mall, gluaiseacht chorr, ró-thorann, róthéamh — ach tá difríocht idir na bunchúiseanna. Mar thoradh ar mhídhiagnóis déantar comhpháirteanna daor nach iad an fhadhb iarbhír a athsholáthar.

Brú Íseal nó Éagobhsaí

I measc na gcúiseanna a d’fhéadfadh a bheith ann tá caidéal caite le sceitheadh ard inmheánach (seiceáil éifeachtúlacht toirtmhéadrach - léiríonn aon rud faoi bhun 85% ar chaidéal loine caitheamh), comhla faoisimh brú atá ró-íseal nó greamaithe go páirteach oscailte, caitheamh spól inmheánach comhla a cheadaíonn sceitheadh traschalafoirt, nó teip séala sorcóra ag seachaint sreabhach ó thaobh ardbhrú an loine go taobh na slaite. Déanann tástáil brú córasach ag gach céim den chiorcad — asraon caidéil, iar-chomhla, ag actuator — an locht a aonrú go tapa.

Teas Iomarcach

Díghrádaíonn sreabhán hiodrálach os cionn 65–70°C go tapa. Leatha an tsaoil sreabháin le gach ardú 10°C os cionn 60°C. Is é is cúis le giniúint teasa i gcónaí ná titim brú thar srian - comhla atá dúnta go páirteach, scagaire clogged, líne ró-bheag, nó comhla faoisimh a osclaíonn go rómhinic. Má tá an malartóir teasa ag rith go leanúnach ag cumas, tá fadhb bhunúsach maidir le héifeachtúlacht fuinnimh ag an gcóras , ní hamháin fadhb fuaraithe. Tugann caidéil inathraithe-díláithriúcháin, rialtáin braite ualaigh, agus línte den mhéid ceart aghaidh ar an mbunchúis; ní dhéileálann ach leis an symptom trí fhuaraitheoir níos mó a chur leis.

Cavitation agus Aerú

Tarlaíonn cavitation nuair a thiteann an brú sreabhán áitiúil faoi bhun a bhrú gaile, agus cruthaítear boilgeoga gaile a thuirlingíonn go foréigneach nuair a thagann brú ar ais - ag giniúint torann cosúil le gairbhéal i gcanna stáin agus ag creimeadh dromchlaí miotail ag rátaí roinnt miocrón in aghaidh na huaire. Tugann aerú isteach boilgeoga aeir ó chúr taiscumar, comhpháirteach líne shúchán sceitheadh, nó leibhéal sreabhach íseal. Scriosann an dá riocht caidéil go tapa agus is cúis le hiompar spúinseach, nach féidir a thuar. Is táscaire iontaofa luathrabhaidh é folús inlet caidéil os cionn 0.3 bar (225 mmHg) ar riosca cavitation tosaigh.

Sceitheadh Seachtrach

Is é teip rónta ag rónta slata sorcóra, feistis píobáin, agus aghaidheanna comhlacht comhla an fhadhb hiodrálach is infheicthe. Is ionann fiú sceitheadh ​​beag seachtrach - 1 titim in aghaidh an tsoicind - agus thart ar 2-3 lítear in aghaidh an lae agus os cionn 700 lítear in aghaidh na bliana. Taobh amuigh den chostas sreabhán, cruthaíonn sceitheanna seachtracha guaiseacha dóiteáin (lasann ola adamhach ar dhromchla te ag thart ar 150°C le haghaidh ola mhianra), éilliú comhshaoil, agus guaiseacha sciorrtha. Rianaíonn an chuid is mó teipeanna róin siar go dtí trasrianta brú iomarcacha, leaistiméirí róin ionsaí sreabhán éillithe, nó roghnú ábhar róin mícheart don chineál sreabhach.

Éifeachtúlacht Fuinnimh in Aonaid Cumhachta Hiodrálacha Nua-Aimseartha

Cáineadh hiodrálaic go stairiúil as droch-éifeachtúlacht fuinnimh i gcomparáid le tiomántáin leictreacha. Bhí an cáineadh seo bailí maidir le córais díláithrithe seasta, luas seasta ina raibh an caidéal ag feidhmiú ag lánacmhainneacht beag beann ar éileamh. Tá an bhearna sin dúnta go mór i ndearaí nua-aimseartha na nAonad Cumhachta Hiodrálacha trí chaidéil díláithrithe inathraithe, mótair tiomána luais athraitheacha, rialuithe ualachbhraite, agus ciorcaid athghiniúna.

Is féidir le tiomáint hiodrálacha luas athraitheach servo-rialaithe - a chomhcheanglaíonn mótair servo le caidéal díláithrithe seasta - éifeachtúlacht fuinnimh tiomána díreach leictreach a mheaitseáil le go leor timthriallta dualgais agus ag an am céanna dlús fórsa, comhlíonadh agus lamháltas ró-ualaithe hiodrálaigh a choinneáil. I múnlú insteallta, taispeánann tionscadail iarfheistithe VSD-HPU go seasta coigilteas fuinnimh de 40–60% i gcomparáid le suiteálacha oidhreachta ar luas seasta HPU, le tréimhsí aisíocaíochta de 18-36 mí.

Athghabhann ciorcaid hiodrálacha athghiniúnach fuinneamh le linn tarraingt siar an tsorcóra — thar a bheith luachmhar i bhfeidhmchláir phreasa ingearacha nuair a thagann reithe trom faoi dhomhantarraingt. Trí shreabhadh fillte a ródú trí mhótar hiodrálach atá ceangailte le seafta an chaidéil, aisghabhann córais 20–40% den fhuinneamh poitéinsiúil a dhumpálann gnáthchiorcad trasna comhla faoisimh mar theas.

Tá ról éifeachtúlachta ag an carnadóir hiodrálach freisin: Trí fhuinneamh a stóráil le linn tréimhsí íseal-éilimh agus é a scaoileadh le linn buaicéilimh, ceadaíonn carnadóir den mhéid cuí HPU níos lú agus níos éifeachtaí chun freastal ar an mbuaicualach céanna — ag laghdú costas caipitil agus costas reatha fuinnimh ag an am céanna.

Cleachtais Chothabhála a Leathnaíonn Saol an Chórais Hiodrálacha

Baintear 20-30 bliain de shaolré táirgiúil amach go rialta trí chóras hiodrálach dea-choimeádta. Teipeann ar chórais faillí roimh am, go minic le damáiste comhthaobhach costasach - caidéal cavitating a scriosann comhlaí iartheachtacha sa chás teipe céanna, nó servo comhla éillithe a scóráil a tolladh féin agus a théann swarf scríobach ar aghaidh go dtí an comhpháirt eile.

1. Sreabhán a shampláil agus a anailísiú gach 500–1,000 uair oibriúcháin — insíonn comhaireamh na gcáithníní, an cion uisce, slaodacht, uimhir aigéid, agus tiúchain chaitheamh miotail an scéal iomlán sula n-éiríonn fadhbanna ina dteipeanna.
2. Athsholáthar eilimint scagaire ag táscaire brú difreálach, ní hamháin ar sceideal féilire — féadfaidh córas atá luchtaithe go héadrom 2,000 uair idir athruithe a dhéanamh; d'fhéadfadh go mbeadh gá le hathruithe ar chóras atá luchtaithe go mór ag 500 uair.
3. Taiscumar inspection and cleaning at every major fluid change — carnann sloda agus vearnais ar bhallaí taiscumar agus ar phlocóidí draein, ag scaoileadh cáithníní isteach i sreabhán úr.
4. Cigireacht píobáin gach 6 mhí - tá saol tuirse críochta ag píobán hiodrálach beag beann ar chuma an bhail. Molann an chuid is mó de na monaróirí saol seirbhíse uasta 6 bliana ó dháta an mhonaraithe nó 4 bliana seirbhíse, cibé acu is túisce.
5. Tástáil comhla faoisimh brú gach bliain — Is féidir le PRVanna sleamhnú, greamú nó comhrá a dhéanamh. Tá PRV a osclaíonn 20 barra faoi bhun an phointe socraithe ag cur amú fuinnimh agus ag teorannú feidhmíochta an chórais; ceadaíonn ceann a dhúnann an córas róbhrú le linn stalla actuator.
6. Íomháú teirmeach le linn oibríochta — sainaithníonn ceamaraí infridhearg spotaí te ag comhlaí atá blocáilte go páirteach, ag feistis ardfhriotaíochta, nó ag salú malartóra teasa nach féidir le tomhasairí teochta leo féin a logánú.

Tá cothabháil réamhghníomhach ar Aonad Cumhachta Hiodrálacha beagnach i gcónaí níos saoire ná deisiú imoibríoch. D'fhéadfadh costas £8,000–15,000 a bheith ar pháirteanna agus saothair le caidéal a athsholáthar ar HPU 200 kW. Is gnách go sáraíonn an táirgeadh caillte le linn aga neamhfhónaimh neamhphleanáilte agus iad ag fanacht le páirteanna agus innealtóirí £ 50,000 in aghaidh an lae i dtionscail próisis leanúnaigh - rud a fhágann go bhfuil fiú cláir ionsaitheacha cothabhála coisctheacha an-éifeachtach ó thaobh costais de.
