Níl léamh schematics hiodrálacha chomh casta agus a fheictear. Nuair a thuigeann tú go seasann gach siombail do chomhpháirt fhisiciúil agus go seasann gach líne do chonair sreabhán, tosaíonn an léaráid le scéal soiléir meicniúil a insint. Is í an eochair ná leabharlann siombailí ISO 1219 a fhoghlaim, coinbhinsiúin treo sreafa a thuiscint, agus a aithint conas a Aonad Cumhachta Hiodrálacha (HpU) ancaire an cinócad iomlán. Éiríonn fnómhór na dteicneoirí inniúil ar schematics caighdeánacha a léamh laistigh de chúpla seachtain de chleachtas fócasaithe.
Téann an treoir seo trí gach rud ó aithint siombailí bunúsach go léamh cinócaid casta il-actuatnó, agus aird ar leith a thabhairt ar na comhpháirteanna a bheidh tú ag teacht ar is minice ar innealra tionsclaíoch, trealamh soghluaiste, agus córais amach ón gcósta. Cibé an bhfuil tú i do theicneoir cothabhála, innealtóir dearaidh, nó oibreoir meaisín ag iarraidh fabhtcheartú a dhéanamh, tá tuiscint a fháil ar conas na léaráidí seo a léamh ar cheann de na scileanna is praiticiúla is féidir leat a fhnóbairt.
Léaráid shiombalach is ea scéimreach hiodrálach a thaispeánann an chaoi a nasctar comhpháirteanna hiodrálacha agus an chaoi a sreabhann sreabhán trí chóras. Ní thaispeánann sé suíomh fisiceach na gcomhpháirteanna, a méid iarbhír, nó ródú píopaí agus píobáin sa spás. Is é an rud a léiríonn sé ná an gaol loighciúil idir comhpháirteanna agus an seicheamh nó na coinníollacha faoina mbogann sreabhán ó phointe amháin go pointe eile.
Smaoinigh air mar léaráid sreangú leictreach. Ní insíonn léaráid sreangaithe duit cá háit a ritheann sreang go fisiciúil trí bhalla, ach insíonn sé duit go díreach cén teirminéal a nascann leis an gcomhpháirt agus faoi na coinníollacha lasctha a sreabhann sruth. Feidhmíonn scéimre hiodrálach ar an loighic chéanna, ach le haghaidh sreabhán brú in ionad leictreachais.
Leanann an chuid is mó de schematics hiodrálacha ISO 1219-1 (Córais agus Comhpháirteanna Sreabhán Cumhachta - Siombailí Grafacha) nó, i Meiriceá Thuaidh, ANSI/NFPA T3.25. Tá an chuid is mó de shiombailí ag an dá chaighdeán ach tá siad difriúil i gcúpla coinbhinsiún. bainfidh trealamh tionsclaíoch a dhíoltar ar fud an domhain úsáid as ISO 1219 beagnach i gcónaí. Sábhálann eolas ar an gcaighdeán a leanann scéimreach am nuair a bhíonn tú ag breathnú suas ar shiombailí neamhaithnidiúla.
Ciallaíonn trasnú dhá líne gan aon phonc nach nascann na línte. Ciallaíonn trasrian le ponc líonta go nascann na línte ag an acomhal sin. Tá tábhacht shuntasach leis an idirdhealú seo nuair a bhíonn cosáin sreafa á rianú trí chiorcaid chasta.

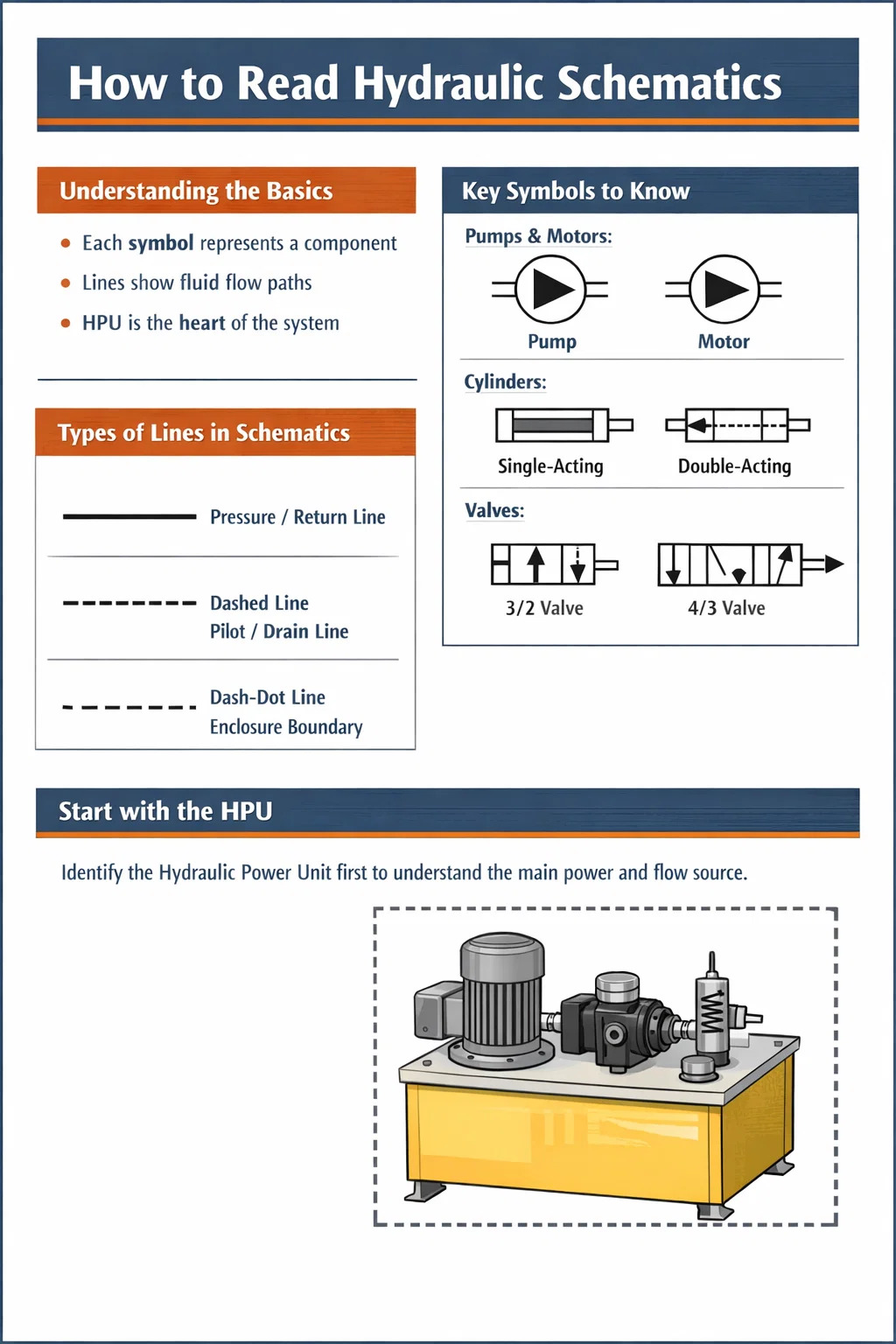

Tógtar siombailí hiodrálacha ó shraith bheag de chruthanna primitive. Nuair a bheidh tú ag foghlaim cad a chiallaíonn gach cruth primitive, is féidir leat siombailí do chomhpháirteanna nach bhfaca tú riamh cheana a dhíchódú ach an loighic crutha a léamh. Is iad na príomhphrimitives ná ciorcail, cearnóga/dronuilleoga, triantáin, saigheada agus stua.
Léirítear an dá chaidéal agus na mótair le ciorcal. Is é an difríocht treo an triantáin líonta taobh istigh den chiorcal. Seasann triantán atá ag díriú ar shiúl ó lár an chiorcail (amach) do chaidéal — brúnn sé sreabhán amach. Seasann triantán atá dírithe i dtreo an ionaid do mhótar — téann sreabhán isteach agus tiomáineann sé rothlú. Tarraingeofar saighead trasnánach tríd an tsiombail chiorcail ar leagan díláithrithe athróg de cheachtar feiste.
In a Aonad Cumhachta Hiodrálacha , go hiondúil feicfidh tú siombail chaidéil amháin nó níos mó atá ceangailte go díreach le siombail phríomhaistritheora (mótar leictreach arna léiriú ag ciorcal leis an litir M, nó siombail innill). Is é an caidéal croílár an HPU - athraíonn sé fuinneamh meicniúil ina shreabhadh hiodrálach, de ghnáth ag brúnna ó 150 go 350 bar i gcórais thionsclaíocha.
Taispeántar sorcóir hiodrálacha mar dhronuilleog le slat ag síneadh ó cheann ceann. Léiríonn an dronuilleog an bairille, agus is gnách go mbíonn an dronuilleog taobh istigh de (an loine) intuigthe ag suíomhanna an chalafoirt. Tá dhá líne phoirt ag sorcóir a fheidhmíonn faoi dhó — ceann ar gach taobh den loine. Tá líne calafoirt amháin ag sorcóir aonghníomhaithe agus is minic a thaispeánann sé siombail earraigh ar an taobh fillte chun aistarraingt an earraigh a léiriú.
Is ciorcail iad actuators rothlacha (mótair hiodrálacha nó actuators ascalacha) le triantáin déthreocha agus línte seafta. Nuair a fheiceann tú saigheada cuartha ar shiombail actuator rothlacha, léiríonn sé cumas uainíochta leanúnach.
Comhlaí atá ionadaíocht ag cearnóga. Is ionann líon na gcearnóg sa tsiombail agus líon na suíomhanna lasctha atá ag an gcomhla. Tá dhá chearnóg ag comhla dhá sheasamh taobh le taobh. Tá trí chearnóg ag comhla trí-shuíomh. Léiríonn na saigheada agus na siombailí calafoirt blocáilte taobh istigh de gach cearnóg na cosáin sreafa atá ar fáil sa suíomh sin. Léiríonn cearnóg lár comhla trí-shuíomh an riocht neodrach nó lár, rud atá tábhachtach go háirithe chun tuiscint a fháil ar cad a tharlaíonn nuair nach gcuirtear aon chomhartha i bhfeidhm.
Insíonn na siombailí actuator atá ceangailte leis an taobh amuigh den chlúdach comhla duit conas a aistríonn an chomhla. I measc na ngníomhairí coitianta tá:
Taispeánfaidh comhla rialaithe treorach a thuairiscítear mar "4/3 solenoid-oibrithe, earrach-lárnach" trí chearnóg le solenoid ar gach cearnóg seachtrach agus earrach ar gach cearnóg seachtrach. Taispeánfaidh cearnóg an ionaid an riocht sreafa neodrach - mar shampla, na calafoirt go léir blocáilte (lár dúnta), brú go dtí an umar agus an dá chalafort actuator blocáilte (lár an aonaigh), nó gach calafort oscailte (lár oscailte).
Feictear comhlaí faoisimh, comhlaí laghdaitheacha, comhlaí seichimh, agus comhlaí frithchothromaithe mar dhronuilleoga le saighead trasnánach agus lingeán, ach tá difríocht idir a naisc inmheánacha. A comhla faoisimh nascann sé ón líne brú leis an umar agus osclaíonn sé nuair a sháraíonn brú a luach socraithe — taispeántar i gcónaí é i gcomhthreo leis an gciorcad, ag cosaint an chórais ó róbhrú. A comhla laghdaithe brú a chuirtear i sraith sa líne agus cuireann sé teorainn leis an mbrú le sruth go luach socraithe beag beann ar na coinníollacha in aghaidh an tsrutha.
Taispeántar comhla seiceála mar liathróid nó saighead in aghaidh suíocháin – ní théann sé ach i dtreo amháin agus cuireann sé bac ar shreabhadh droim ar ais. Cuireann comhla seiceála píolótach (POCV) líne píolótach briste le siombail na comhla seiceála, rud a léiríonn gur féidir le comhartha píolótach an seic a shárú agus sreabhadh droim ar ais a cheadú. Tá POCVanna coitianta i gciorcaid ualachchoinneála nuair is gá duit sorcóir a ghlasáil ina háit ach é a scaoileadh freisin faoi choinníollacha rialaithe.
Taispeántar sriantóir seasta mar shrianta cúng sa líne. Cuireann comhla rialaithe sreafa athraitheach saighead trasnánach chun inchoigeartaithe a léiriú. Cuireann comhla rialaithe sreafa brú-chúitimh dronuilleog le saighead inmheánach chun a thaispeáint go bhfuil an titim brú trasna an tsriantóra coinnithe tairiseach - cinntíonn sé seo rátaí sreafa comhsheasmhach beag beann ar éagsúlachtaí brú ualaigh, rud atá riachtanach do luasanna comhsheasmhacha sorcóra.
Tá an Aonad Cumhachta Hiodrálacha beagnach i gcónaí a thaispeántar mar chomhthionól ar leith atá iata i teorainn poncaithe nó daise-ponc ar an scéimre. Insíonn an teorainn seo duit go bhfuil gach rud taobh istigh mar chuid den phacáiste HPU - de ghnáth taiscumar, caidéal amháin nó níos mó le príomh-aistritheoirí, comhla faoisimh príomhchórais, strainer súchán, scagaire líne fillte, agus naisc ionstraimíochta éagsúla.
Agus scéimreach á léamh a chuimsíonn HPU, cuir tús le teorainn an aonaid a shainaithint. Tá gach rud lasmuigh den teorainn comhpháirteanna ciorcaid suiteáilte réimse. Is iad na naisc a théann tríd an teorainn HPU na comhéadain idir an t-aonad cumhachta agus an ciorcad oibre — go hiondúil calafort soláthair ardbhrú (lipéadaithe P nó HP), calafort aischuir umar (lipéadaithe T nó R), agus go minic calafort draenála (lipéadaithe L nó Dr) le haghaidh sceitheadh inmheánach ó mhótair agus comhlaí.
| Comhpháirt | Gné Siombail | Feidhm |
|---|---|---|
| Taiscumar / Umar | Dronuilleog oscailte ag bun an chiorcaid | Stórálann sé leacht hiodrálach agus ceadaíonn sé diomailt teasa |
| Caidéal díláithrithe seasta | Ciorcal le triantán amach, gan aon saighead trasnánach | Seachadann sreabhadh tairiseach in aghaidh na réabhlóide |
| Caidéal athróg-díláithrithe | Ciorcal le triantán amach agus saighead trasnánach | Aschur sreafa inchoigeartaithe le haghaidh éifeachtacht fuinnimh |
| Príomh-chomhla faoisimh | Dronuilleog le saighead trasnánach agus earrach, comhthreomhar leis an bpríomhlíne | Teorainneacha brú uasta an chórais |
| Súchán strainer | Dronuilleog líne briste sa líne shúchán | Cosnaíonn caidéil ó éilliú cáithníní móra |
| Scagaire líne aischuir | Dronuilleog soladach le siombail inmheánach briste sa líne fillte | Baintear éilliú mín ó leacht atá ag filleadh |
| Tomhsaire brú | Ciorcal le siombail pointeoir snáthaide | Léamh brú áitiúil le haghaidh coimisiúnú agus diagnóis |
| Malartóir teasa / with | Dronuilleog le saigheada a léiríonn meán fuaraithe | Coinníonn an teocht sreabhach laistigh den raon oibriúcháin |
A dea-dheartha Scéimre HPU taispeánfaidh sé freisin an mótar leictreach lena chumhacht agus a luas rátáilte, an cúpláil idir mótair agus caidéal, agus aon chomhla díluchtaithe nó rialú cúitimh brú a bhainistíonn iompar fuireachas an chaidéil. I HPUanna móra tionsclaíocha — aonaid a bhfuil aschuir caidéil de 200 lítear nó níos mó in aghaidh an nóiméid — is minic a fheicfidh tú socruithe déphléacsacha caidéil le loighic mhalartach dleachta/cúrsaí á dtaispeáint trí roghnóir nó socrú comhla athraithe.
Má dhéanann tú iarracht é a léamh go léir láithreach, féadfaidh tú a bheith iontach ag druidim le scéimreach nach bhfaca tú riamh cheana. Oibríonn an próiseas seo a leanas go hiontaofa do schematics ar aon leibhéal castachta.
Sula scrúdaíonn tú aon siombail go mion, scanadh an scéimreach iomlán chun a eagraíocht iomlán a thuiscint. Tarraingítear an chuid is mó de na schematics leis an bhfoinse cumhachta (an tAonad Cumhachta Hiodrálacha nó an tionól caidéil neamhspleách) ar chlé nó ag an mbarr, le actuators (sorcóirí agus mótair) ar dheis nó ag bun an leathanaigh. Is gnách go bhfuil an príomh-líne soláthair brú ag an mbarr ag rith go cothrománach, agus ritheann an líne aischuir umar faoi bhun sé go comhthreomhar. De ghnáth bogann an sreabhadh ó chlé go deas nó ó bhun go barr i ngnáthchoinníollacha oibriúcháin.
Tabhair faoi deara an bloc teidil - aithneoidh sé an meaisín, an uimhir líníochta, an leibhéal athbhreithnithe, agus go minic an cineál sreabhach agus brú ainmniúil an chórais. Is comhthéacs criticiúil é seo. Córas atá deartha le haghaidh 250 barra le Tellus 46 iompar ola mhianra an-difriúil ó chóras atá deartha le haghaidh 420 barra le sreabhach eistear fosfáit dóiteáin-resistant.
Déan gach sorcóir, mótar hiodrálach agus actuator rothlach a chomhaireamh agus a lipéadú ar an scéimreach. Seo iad do chuid aschuir — na comhpháirteanna a dhéanann an obair iarbhír. Le tuiscint a fháil ar an obair is gá a dhéanamh, tabharfar an comhthéacs duit chun a thuiscint cén fáth a bhfuil an comhla agus an ciorcad rialaithe socraithe mar atá sé. Beidh uimhir chlibe nó tagairt litreach ag gach actuator a nascann siar leis an liosta comhpháirteanna nó leis an mbille ábhar sa phacáiste líníochta.
Lean na línte soladacha ón asraon caidéil an bealach ar fad chuig gach actuator agus ar ais go dtí an umar. Nochtann an rian seo an cosán fisiceach a thógann sreabhán brú faoi ghnáthchoinníollacha oibriúcháin. Marcáil cá háit a dtarlaíonn craobhacha. Ag gach brainse, is minic a bhíonn comhla seiceála nó roinnteoir sreafa i láthair chun tosaíocht a bhainistiú idir ilchiorcaid a oibríonn go comhuaineach.
I gcás gach comhla rialaithe treorach, sainaithin: cé mhéad suíomh atá aige, cad é an cosán sreafa i ngach suíomh, conas a ghníomhaítear é (soiléanóideach, brú píolótach, luamhán láimhe), agus cad é a shuíomh réamhshocraithe / aischuir earraigh. Insíonn an suíomh réamhshocraithe duit cad a tharlaíonn le linn cliseadh cumhachta nó nuair nach bhfuil comhartha ordaithe i láthair - is faisnéis ríthábhachtach sábháilteachta é seo d'aon mheaisín.
Comhla sa teip-sábháilte dúnta (lár blocáilte) coinneoidh an coinníoll ualach i bhfeidhm má chailltear an chumhacht. Comhla sa fail-sábháilte oscailte (lár snámh) ligfidh riocht ualach ar fionraí titim. Tá impleachtaí suntasacha sábháilteachta ag an idirdhealú seo agus ní mór é a thuiscint agus schematics á léamh le haghaidh feidhmeanna ardaithe nó tacaíochta.
Lean na línte briste ar fud an scéimre. Is minic a nochtann na línte comhartha rialaithe seo loighic an chiorcaid - cé acu comhla a rialaíonn an chomhla eile, áit a bhfuil an loighic seichimh ionsuite, agus ina bhfuil lúba aiseolais brú. Úsáideann go leor scéimreacha comhlaí treorach a oibrítear le píolótach nuair a thagann an brú píolótach ó chiorcad soláthair píolótach ar leith arna tharraingt ag brú laghdaithe (go hiondúil 30-50 barra ) i gcomparáid leis an bpríomhbhrú oibre.
Tá sé ríthábhachtach línte draenála a rianú freisin. Teastaíonn líne draein ísealbhrú ar ais go dtí an umar le haghaidh comhpháirteanna le sceitheadh inmheánach — caidéil inathraithe, mótair hiodrálacha, roinnt comhlaí comhréireacha. Má éiríonn an draein líne bactha nó má fhorbraíonn cúlbhrú os cionn thart 5-10 barra , teipfidh rónta seafta. Taispeánann an scéimreach duit cá bhfuil na línte draenála seo agus deimhnítear go bhfilleann siad ar an umar ar leithligh ón bpríomhlíne fillte.
Aimsigh gach comhla faoisimh ar an scéimreach. Socraíonn comhla faoisimh an phríomhchórais sa HPU an brú córais uasta incheadaithe. Cosnaíonn comhlaí faoisimh tánaisteacha ar chiorcaid actuator aonair na ciorcaid shonracha sin ó spící brú ualach-spreagtha. I gcóras dea-dheartha, ba cheart go mbeadh an príomhbhrú comhla faoisimh thart 10-15% thuas an brú oibre is airde a theastaíonn ó aon actuator sa chóras.
Tógtar ciorcaid hiodrálacha ó líon réasúnta beag patrún athfhillteach. Má aithníonn tú na patrúin seo ar scéimreach, cuireann sé dlús mór le do léamh agus tugann sé léargas láithreach duit ar iompar an chiorcaid.
Baintear rialú luais ar shorcóir nó ar mhótar amach trí shreabhadh a shrianadh. In a ciorcad méadar isteach , cuirtear an comhla rialaithe sreafa sa líne soláthair chuig an actuator - cuireann sé srian ar chomh tapa agus a théann sreabhach isteach san actuator. In a ciorcad méadar amach , cuirtear an comhla rialaithe sreafa sa líne fillte - cuireann sé srian ar chomh tapa agus a fhágann sreabhach an actuator. Is fearr méadar-amach le haghaidh feidhmchláir ró-reáchtáil ualaigh toisc go gcoimeádann sé cúlbhrú dearfach a chuireann cosc ar an ualach imeacht níos tapúla ná mar a bhíonn an caidéal ag soláthar sreabháin.
A ciorcad folaithe cuireann sé an comhla rialaithe sreafa i líne brainse a atreoraíonn roinnt sreabhadh caidéil go díreach chuig an umar, seachas é a chur sa líne soláthair nó tuairisceáin actuator. Tá sé seo níos tíosaí ar fhuinneamh toisc go seachnaíonn ró-sreabhadh an actuator ag brú níos ísle, ach soláthraíonn sé rialú luais nach bhfuil chomh beacht faoi ualaí éagsúla.
Feictear ciorcad athghiniúnach ar scéimreach mar nasc idir calafort deireadh an tslat sorcóra agus an líne soláthair caipín-deireadh. Nuair a aistrítear an comhla rialaithe treorach chun an sorcóir a shíneadh, cuirtear an sreabhadh fillte deireadh slat ar ais go dtí an deireadh caipín seachas chuig an umar. Méadaíonn sé seo an luas sínte toisc go bhfuil an sreabhadh éifeachtach go dtí an deireadh caipín cothrom le sreabhadh caidéil móide sreabhadh fillte ó thaobh an tslat. Is é an comhbhabhtáil ná cumas fórsa laghdaithe le linn an stróc athghiniúna. Úsáidtear ciorcaid athghiniúna i gcéimeanna cur chuige an phreasa, iarratais sleamhnáin, agus aon chás ina bhfuil gá le trasnú tapa roimh theagmháil lánfhórsa.
Nuair a thaispeánann scéimreach comhla frithchothromaithe ar an gcalafort deireadh slat de sorcóir suite go hingearach, tá an ciorcad deartha chun cosc a chur ar an ualach ó íslitheach faoi dhomhantarraingt nuair a bhíonn an comhla treorach i neodrach nó nuair a réabfaidh líne. Teastaíonn comhartha píolótach ón taobh soláthair ón gcomhla frithchothromaithe chun oscailt, rud a chiallaíonn nach féidir leis an ualach a ísliú ach amháin nuair a bhíonn an caidéal ag soláthar brú go gníomhach - ní féidir leis an ualach titim saor fiú má theipeann ar an píobán idir an iomad comhla agus an sorcóir. Is gnách go mbíonn brú socraithe comhla frithchothromaithe 1.3 uair an brú uasta ualach-spreagtha chun comhrá a chosc agus é fós ag ligean d'ísliú rialaithe.
Léiríonn siombail charntóra (ciorcal roinnte ag líne cuartha a ionadaíonn an membrane deighilteoir nó lamhnán) stóráil fuinnimh sa chiorcad. Tá roinnt cuspóirí ag taisc-chnuasaithe — is féidir leo sreabhadh ard mheandarach a sholáthar do ghníomhaíochtaí gearrthréimhseacha gan caidéal mór a bheith ag teastáil uathu, is féidir leo brú an chórais a choinneáil le linn tréimhsí díomhaoin caidéil, agus maolaíonn siad spící brú. Nuair a fheiceann tú carnadóir ar scéimreach, féach freisin le haghaidh comhla díluchtaithe sábháilteachta nó ciorcad dumpála a ligeann don bhrú stóráilte a scaoileadh chuig an umar roimh aon obair chothabhála - is gné sábháilteachta éigeantach é seo in aon chiorcad hiodrálach carntha.
Feictear comhlaí comhréireacha agus comhlaí servo ar schematics mar shiombailí comhla rialaithe treorach le sonraí breise a léiríonn suíomh athróg leanúnach seachas lascadh scoite. Is minic a tharraingítear comhla treorach comhréireach mar shiombail chaighdeánach treorach le solenoid comhréireach in iúl le siombail a thaispeánann earrach athraitheach nó siombail atá anótáilte le "comhréireach" nó "PROP" sa chlib. Tarraingítear comhla servo mar an gcéanna ach go minic le siombail mótair chasmhóiminte agus cosán aiseolais inmheánaigh a léiríonn rialú suímh spool lúb dúnta.
Is gnách go mbíonn ciorcaid a úsáideann na comhlaí seo ina gcórais um shuíomh lúb dúnta nó um rialú treoluais. Taispeánfaidh an scéimreach braiteoirí aiseolais — trasduchtóirí suímh líneacha (LVDTanna), ionchódóirí rothlacha, nó trasduchtóirí brú - agus línte comhartha ag dul siar go dtí bloc rialtóra. De ghnáth léirítear na línte comhartha seo mar línte tanaí nó anótáilte mar chomharthaí leictreacha seachas línte hiodrálacha. Tá sé tábhachtach a thuiscint cé na comharthaí atá hiodrálach agus cé na cinn atá leictreach agus na schematics níos casta seo á léamh. Is féidir an bloc rialaitheora a thaispeáint mar dhronuilleog shimplí le hionchuir agus aschuir lipéadaithe, agus an scéimre leictreach mionsonraithe ar thacar líníochta ar leith.
Tá an Aonad Cumhachta Hiodrálacha ní mór sreabhán thar a bheith glan a sholáthar agus iad ag soláthar ciorcaid sheirbheabhlaí — go hiondúil Rang glaineachta ISO 4406 16/14/11 nó níos fearr — toisc go bhfuil imréitigh inmheánacha 2-5 miocrón ag servo-chomhlaí agus go bhfuil siad thar a bheith íogair d'éilliú cáithníneach. Léireoidh scéimreach HPU do chórais servo scagairí brú ardéifeachtúlachta (rátáilte ag 3-10 miocrón absalóideach) chomh maith leis an scagaire caighdeánach líne fillte.
Déantar gach comhpháirt ar scéimre hiodrálach ghairmiúil a chlibeáil le tagairt alfa-uimhriúil, mar V1, V2, CV3, RV1, CYL-A, nó M1. Freagraíonn na clibeanna seo do liosta comhpháirteanna (ar a dtugtar liosta bille ábhar nó liosta páirteanna freisin) atá le feiceáil i limistéar bloc teidil an líníochta nó ar dhoiciméad ar leith. Tugann an liosta comhpháirteanna an monaróir, an uimhir mhúnla, agus na príomhshonraíochtaí do gach comhpháirt clibeáilte duit.
Le haghaidh fabhtcheartaithe, is í uimhir na clibe an bealach is éifeachtaí chun an bhileog sonraí a aimsiú do chomhpháirt ar leith. Má léiríonn an scéimreach gur chóir go mbeadh comhla V3 ag aistriú nuair a bhíonn solenoid Y3 energized ach nach bhfuil an sorcóir ag gluaiseacht, féachann tú suas V3 sa liosta comhpháirteanna chun an tsamhail comhla cruinn a fháil, ansin faigh an bhileog sonraí chun sonraíochtaí coil leictreacha a sheiceáil, roghanna cumraíochta spól, agus ceanglais íosta brú oibriúcháin.
Tá an most practical use of hydraulic schematics in day-to-day work is fault diagnosis. A schematic gives you a logical map of the system that allows you to systematically isolate a fault rather than guessing or swapping parts at random. Experienced hydraulic technicians use a process called "half-splitting" — using the schematic to identify the midpoint of a suspect circuit and testing there first, then eliminating half the circuit as the fault source with each test.
Ag baint úsáide as an scéimreach, lorg an chonair sreafa ba cheart a bheith ann nuair a thugtar an t-ordú síneadh. Ag tosú ag an HPU, seiceáil go bhfuil brú an chórais i láthair. Lean an líne go dtí an comhla rialaithe treorach — an bhfuil an solenoid á fhuinneamh (seiceáil an scéimre leictreach don chomhartha rialaithe)? Má dheimhnítear an solenoid fuinnmhithe, an bhfuil an comhla ag aistriú (ba chóir go mbeadh an brú le feiceáil ag calafort deireadh caipín an tsorcóra in aghaidh an scéimre)? Má tá an chuma ar bhrú ag an deireadh caipín ach nach bhfuil an sorcóir ag gluaiseacht, is dócha go mbeidh an cheist ar an taobh fillte - cosán fillte bacáilte, comhla frithchothromaithe urghabhála, nó séala sorcóra teipthe atá ag seachaint sreabhach ó cheann caipín go deireadh slat go hinmheánach.
Éilíonn gach ceann de na céimeanna diagnóiseacha seo go mbeadh a fhios agat go díreach cad ba cheart a thaispeáint sa scéimreach ag gach pointe. Gan an scéimreach, tá tú ag tástáil dall.
Nuair a fhorbraíonn córas hiodrálach fadhbanna a bhaineann le héilliú, cabhraíonn an scéimreach leat tuiscint a fháil ar na comhpháirteanna is mó atá i mbaol. Teipfidh ar dtús ar chomhlaí comhréireacha agus servo a bhfuil imréitigh inmheánacha fíneáil acu. Tosóidh táscairí scagairí — arna dtaispeáint ar an scéimre mar tháscairí difreála brú trasna eilimintí scagaire — níos luaithe ná mar is gnách. Taispeánann an scéimreach duit na comhpháirteanna atá ríthábhachtach maidir le glaineacht (go hiondúil iad siúd a bhfuil imréitigh inmheánacha faoi bhun 10 miocrón acu) ionas go mbeidh a fhios agat cá háit ar cheart duit iniúchadh a dhéanamh nuair a bhíonn amhras faoi éilliú.
Le linn an chórais a choimisiúnú ar dtús, úsáidtear an scéimreach chun a fhíorú go bhfuil gach comhla sa chumraíocht cheart, go bhfuil gach socrú brú i gceart, agus go bhfeidhmíonn gach cosán sreafa mar atá deartha. Is éard atá i gceist le cur chuige córasach gach comhla faoisimh a sheiceáil tríd an riocht ualaigh a thuairiscítear sa nós imeachta coimisiúnaithe a chruthú agus a dheimhniú go sroicheann an córas an brú faoisimh sonraithe — go hiondúil úsáid a bhaint as tomhas tástála calabraithe ag an bpointe tástála a thaispeántar ar an scéimre. De ghnáth déantar an HPU a choimisiúnú ar dtús ina n-aonar, ag dearbhú brú aschuir agus sreabhadh caidéil, sula gcuirtear na comhpháirteanna ciorcaid atá suite sa réimse i ngníomh.
D’fhéadfadh go mbeadh níos lú ná 20 comhpháirt i scéimre aon-sorcóra shimplí agus go n-oirfeadh sé ar bhileog A3 amháin. Is féidir le córas casta il-actuator - mar phreas mór le 12 sorcóir, ilchéimeanna luais, agus riachtanais ualachchoinneála comhuaineach - oibriú go dtí 10 leathán líníochta nó níos mó leis na céadta comhpháirteanna. Scálaí an cur chuige léitheoireachta dá réir.
Maidir le schematics ilbhileog, clúdaíonn gach leathán de ghnáth crios feidhme amháin den mheaisín, le crostagairtí a léiríonn an áit a nascann líne ó bhileog amháin le líne ar bhileog eile. Léirítear na crostagairtí seo mar bhratacha triantánacha nó ciorclach le huimhir leatháin agus tagairt líne — mar shampla, "→ SH3/L12" a chiallaíonn go leanann an líne ar aghaidh ar bhileog 3 ag líne 12. Lean na crostagairtí seo i gcónaí agus tú ag lorg conair sreafa, seachas glacadh leis gur foirceann marbh í líne a chríochnaíonn ar bhratach.
Is minic a chuimsíonn schematics móra do chórais il-actuator a tábla feidhme nó tábla fírinne a thaispeánann cé na solenoidí atá fuinnmhithe i ngach modh oibriúcháin innill. Tá an tábla seo thar a bheith úsáideach chun loighic an chórais a thuiscint gan a bheith riachtanach gach stát comhla a rianú do gach riocht oibriúcháin. Má chuirtear tábla den sórt sin san áireamh, léigh é taobh leis an scéimreach — comhdhlúthaíonn sé loighic an chiorcaid go formáid atá inscanadh go héasca.
Is scil é schematics hiodrálacha a léamh go líofa a tógadh trí nochtadh arís agus arís eile ar fhíorléaráidí, ní hamháin táblaí siombailí a mheabhrú. Cuirfidh na nósanna seo a leanas dlús suntasach le d'fhorbairt.
Sroicheann an chuid is mó d'innealtóirí hiodrálacha gairmiúla leibhéal litearthachta scéimreach compordach laistigh 3-6 mhí nochta rialta do dhoiciméadú fíorchórais. Is féidir le teicneoirí cothabhála a oibríonn leis an gcineál meaisín céanna go laethúil a bheith ina léitheoirí an-tapa ar an stíl scéimreach sonrach sin laistigh 4-8 seachtaine . Is é an rud is tábhachtaí ná rannpháirtíocht chomhsheasmhach, ghníomhach le fíorléaráidí seachas athbhreithniú éighníomhach ar chairteacha siombaile.
