Conas aonad cumhachta hiodrálach a mhéid?

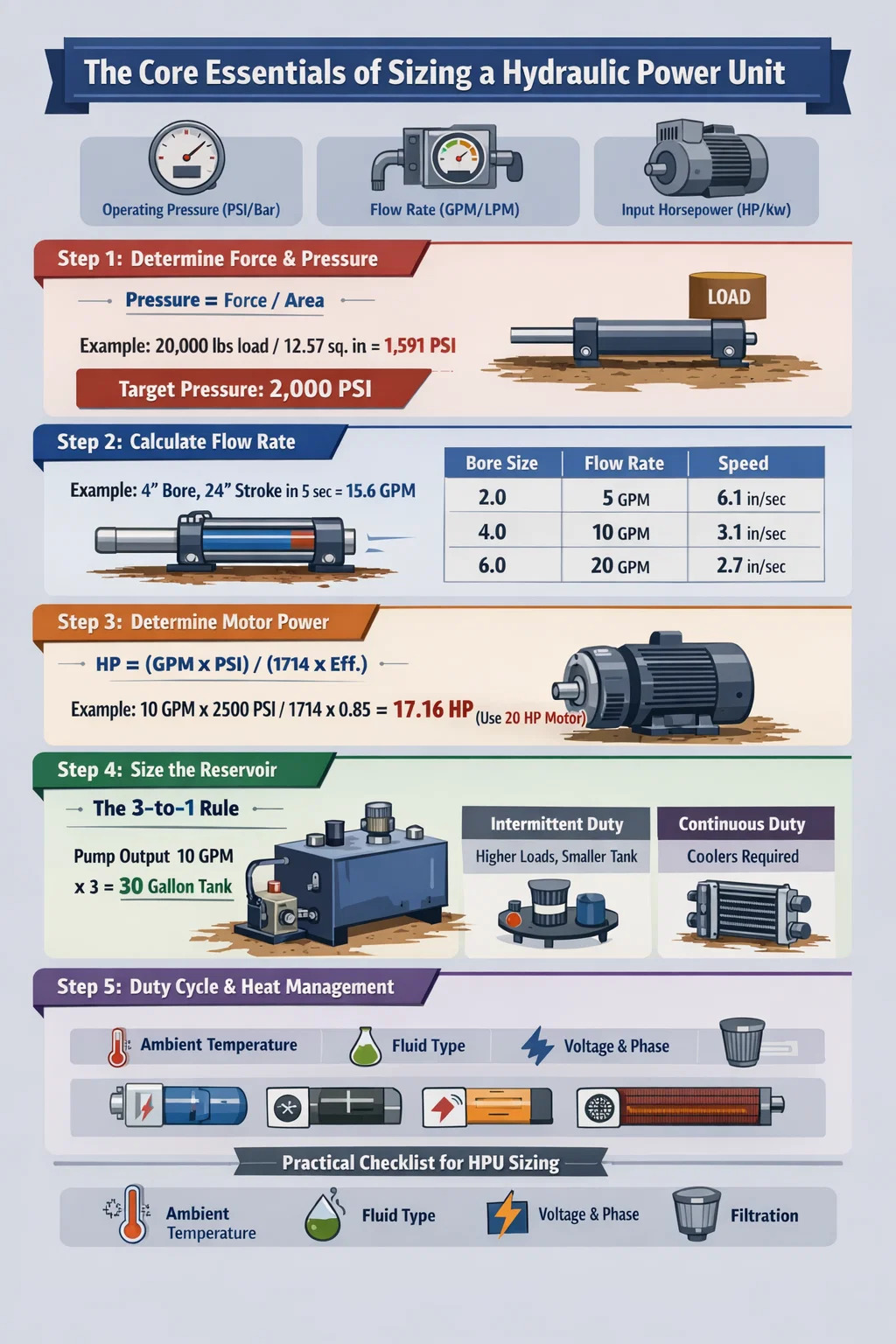

Na Bunriachtanais a bhaineann le hAonad Cumhachta Hiodrálacha a Mhéadú

Chun méid ceart a aonad cumhachta hiodrálach (HPU), ní mór duit ceanglais aschuir mheicniúla d'iarratais a shainiú ar dtús. Níl an próiseas faoi mhótar cineálach a phiocadh; is seicheamh beacht é chun an fórsa atá ag teastáil, an luas oibríochta, agus na héilimh sreafa agus brú mar thoradh air a chinneadh. Tá an freagra bunúsach i dtrí ríomh phríomhúla: Brú Oibriúcháin (PSI/Bar) , Ráta Sreafa (GPM/LPM) , agus Ionchur Horsepower (HP/kW) .

A mismatched aonad cumhachta hiodrálach mar thoradh ar dhramhaíl mhór fuinnimh agus giniúint teasa (más rómhór é) nó teip an tasc meicniúil a chur i gcrích (más róbheag). Is é an sprioc ná feidhmíocht an chaidéil hiodrálacha, cumas an taiscumar, agus neart an mhótair nó an innill leictreach a chothromú.

Céim 1: Riachtanais Fórsa agus Brú a Chinneadh

An brú a ghineann an aonad cumhachta hiodrálach mar thoradh díreach ar an fhriotaíocht ualaigh. Ní roghnaíonn tú brú go treallach; ríomhann tú é bunaithe ar achar dromchla do actuator (sorcóir nó mótair).

An Fhoirmle Fórsa Sorcóir

Chun an brú riachtanach a ríomh, bain úsáid as an bhfoirmle: Brú = Fórsa / Réimse . Mar shampla, más gá duit sorcóir hiodrálach a bhrú a ualach 20,000-punt agus tá sorcóir á úsáid agat le a 4-orlach tolladh (limistéar = 12.57 sq. in.), tá an brú riachtanach thart 1,591 PSI . Go hiondúil ba cheart duit a Corrlach sábháilteachta 10-20%. chun cuntas a thabhairt ar chaillteanais frithchuimilte agus líne, rud a chiallaíonn do aonad cumhachta hiodrálach Ba chóir go mbeadh sé in ann ar a laghad 2,000 PSI .

• Sainaithin an t-uasualach a bheidh ar an gcóras.
• Déan méid tollta na sorcóirí hiodrálacha a chinneadh.
• Tabhair cuntas ar fhórsa "breakaway", a bhíonn go minic níos airde ná fórsa ag gluaiseacht.

Céim 2: Ráta Sreafa don Luas Inmhianaithe a Ríomh

Is é an ráta sreafa, a thomhaistear i ngabhúin in aghaidh an nóiméid (GPM) nó i lítear in aghaidh an nóiméid (LPM), a shocraíonn cé chomh tapa agus a ghluaiseann do mheaisín. Tá an aonad cumhachta hiodrálach Ní mór méid sonrach ola a aistriú isteach sa sorcóir chun é a shíneadh thar thréimhse ama áirithe.

Sampla: Más mar sin atá 4-orlach tolladh cylinder tá a stróc 24-orlach agus caithfidh sí síneadh isteach 5 soicind , ní mór duit an toirt a ríomh ar dtús. Tá an toirt garbh 1.3 galún . Chun 1.3 galún a bhogadh i 5 soicind, an aonad cumhachta hiodrálach riachtanais caidéal in ann garbh 15.6 GPM .

Céim 3: Electric Motor Horsepower a Ríomh

Nuair a bheidh an brú agus an sreabhadh socraithe agat, is féidir leat an chumhacht ionchuir riachtanach a ríomh don aonad cumhachta hiodrálach . Is é an riail chaighdeánach ordóg an riail "1 HP do 1 GPM ag 1500 PSI", ach tá ríomh níos cruinne riachtanach le haghaidh éifeachtúlachta.

Úsáid an fhoirmle: HP = (GPM × PSI) / (1714 × Éifeachtacht) . Tá rátáil éifeachtúlachta idir an chuid is mó de na caidéil hiodrálacha 0.85 agus 0.90 . Má éilíonn do chóras 10 GPM ag 2,500 PSI , bheadh ​​an ríomh (10 × 2500) / (1714 × 0.85), agus mar thoradh air sin ceanglas de thart ar 17.16 HP . Sa chás seo, roghnófá caighdeán Mótar 20 HP do do aonad cumhachta hiodrálach .

Céim 4: Méid an Taiscumar Hiodrálacha (Umar Ola)

Tá an taiscumar ina chomhpháirt ríthábhachtach den aonad cumhachta hiodrálach is minic a thugtar dearmad air sin. Caithfidh sé a bheith mór go leor chun gur féidir leathnú teirmeach, fuarú agus socrú ábhar salaithe.

An Riail 3-go-1

In iarratais tionsclaíocha caighdeánacha, ba cheart go mbeadh an taiscumar i seilbh trí huaire aschur GPM an chaidéil . Má tá do aonad cumhachta hiodrálach úsáideann a Caidéal 10 GPM , ba chóir go mbeadh an umar i seilbh go hidéalach 30 galún of sreabhach. Cinntíonn sé seo go gcaitheann an ola go leor ama "ar fos" chun teas a scaipeadh sula ndéantar é a shúchán ar ais isteach sa chaidéal.

Mar sin féin, má tá spás teoranta nó má tá an timthriall dualgais eatramhach, d'fhéadfá úsáid a bhaint as a Cóimheas 1-go-1 nó 2-go-1 , ar choinníoll go gcuireann tú an with ola chun an teocht a bhainistiú. Is é teas iomarcach an príomh-mharaíonn rónta hiodrálacha agus fad saoil sreabhach.

Céim 5: Timthriall Dualgais agus Bainistíocht Teasa

An timthriall dualgas de do aonad cumhachta hiodrálach tionchar mór ar a dhearadh. Tá méid difriúil ag aonad a ritheann ar feadh 10 soicind gach uair an chloig ná aonad a ritheann go leanúnach ar urlár monarchan.

• Dualgas Eatramhach: Is féidir glacadh le taiscumair níos lú agus ualaí mótair níos airde toisc go bhfuil am ag an gcóras fuarú idir timthriallta.
• Dualgas Leanúnach: Éilíonn méid beacht malartóirí teasa. Ní mór duit ríomh an ualach teasa (thart ar 20-30% den ionchur HP) agus cinntigh an aonad cumhachta hiodrálach in ann an fuinneamh sin a scaipeadh gan sárú 140°F (60°C) .

Seicliosta Praiticiúil le haghaidh Méid HPU

Sula gcríochnófar ceannach nó tógáil a aonad cumhachta hiodrálach , na fachtóirí comhshaoil agus meicniúla seo a leanas a fhíorú:

1. Teocht Chomhthimpeallach: Éilíonn fuar mhór téitheoirí; teas mhór ag teastáil fuaraitheoirí níos mó.
2. Cineál Sreabhán: Bíonn tionchar ag slaodacht ar éifeachtúlacht caidéil agus ar chasmhóimint tosaigh mótair.
3. Voltas agus Céim: Cinntigh an mótar leictreach ar an aonad cumhachta hiodrálach a mheaitseálann soláthar cumhachta do shaoráide (m.sh., 230V Céim Aonair vs 460V Trí Chéim).
4. Scagachán: Scagairí méid atá bunaithe ar an gcomhpháirt is íogaire (na comhlaí de ghnáth).

Trí na céimeanna ríofa seo a leanúint go docht, cinntíonn tú go bhfuil do aonad cumhachta hiodrálach Soláthraíonn iontaofa, seirbhís éifeachtach ar feadh a shaolré iomlán gan costais fuinnimh neamhriachtanach nó teipeanna meicniúla.
